При создании S-функции на языке Fortran могут использоваться два подхода. Первый поход (первый уровень) подразумевает использование только языка Fortran. Второй подход (второй уровень) предусматривает совместное использование программных модулей, написанных на языках Fortran и C. Наилучшими возможностями обладает второй способ. Однако, первый подход наиболее прост и позволяет создать Fortran S-функцию в сжатые сроки. В данном параграфе будет рассмотрен именно такой способ. Ограничения второго способа, по сравнению с первым, заключаются, в основном, невозможности передать параметры S-функции через окно диалога блока S-function. Данное ограничение легко преодолевается передачей параметров через входы блока S-function.

Создание Fortran S-функции рассмотрим на примере двигателя постоянного тока независимого возбуждения (п. 16.7.6). В качестве основы использован файл шаблона sfuntmpl_fortran.f (папка ...\simulink\src). В тексте шаблона приняты следующие обозначения:

• T - Текущее время.
• X - Вектор непрерывных переменных состояния системы.
• U - Вектор входных сигналов.
• Y - Вектор выходных переменных.
• X0 - Вектор начальных значений непрерывных переменных состояния системы.
• DX - Вектор производных переменных состояния системы.
• XNEW - Вектор новых значений дискретных переменных состояния системы.

Ниже приводится текст S-функции модели ДПТ НВ (файл DPT_Sfunc_1_For.f):

C===========================================================================
C   Файл: DPT_Sfunc_1_For.for
C   Пример S-функции на языке FORTRAN длЯ моделированиЯ двигателЯ постоЯнного
C   тока независимого возбуждениЯ
C
C   В примере выполнЯетсЯ моделирование с помощью уравнений пространства-
С   состоЯниЯ:
C      x' = Ax + Bu
C      y  = Cx + Du
C
C   Copyright 2002, Chernykh ILya
C   $Revision: Free
C============================================================================
C
C Откомпилировать S-функцию можно командой:
C
C    mex DPT_Sfunc_1_For.f simulink.f
C
C    Copyright 2002, Chernykh ILya
C    $Revision: Free
C
C============================================================================
C Функция: SIZES. Задает размерность вектора size.
C
C SIZES возвращает вектор, который задает характеристики модели.
C Вектор содержит информацию о числе переменных состояния и другие параметры,
C а именно:
C SIZE(1) Число непрерывных переменных состоЯниЯ
C SIZE(2) Число дискретных  переменных состоЯниЯ
C SIZE(3) Число выходных переменных
C SIZE(4) Число входов
C SIZE(5) Число разрывных корней системы
C SIZE(6) Флаг, задающий возможность передачи входных переменных на выход
C
C============================================================================
C
       SUBROUTINE SIZES(SIZE)
C   .. Массив аргументов функции
       INTEGER*4 SIZE(*)
C   .. Параметры ..
       INTEGER*4 NSIZES
       PARAMETER (NSIZES=6)
       SIZE(1) = 2
C           Число непрерывных переменных состояния (ток якоря и скорость
C           вращения вала)
       SIZE(2) = 0
С           Число дискретных  переменных состоЯниЯ
C           Параметр равен 0, поскольку модель непрерывнаЯ
       SIZE(3) = 2
C           Число выходных переменных (скорость вращениЯ и момент на валу)
       SIZE(4) = 2+6
C           Число входов. Параметр равен 2 + 6 (напряжение на обмотке якоря и
C           момент сопротивлениЯ + параметры двигателя).
       SIZE(5) = 0
C           Число разрывных корней системы
       SIZE(6) = 1
C            Прямой проход (1 - есть, 0 - нет).
C            В данном случае проход входных сигналов на выход есть,
С            поскольку параметры двигателя передаются через входной порт
       RETURN
       END
C
C============================================================================
C Функция: OUTPUT . Рассчитывает значения непрерывных выходных переменных.
C============================================================================
C
       SUBROUTINE OUTPUT(T,X,U,Y)
C ..   Параметры ..
C     T - Текущее времЯ
C     X - Вектор непрерывных переменных состоЯниЯ системы
C     U - Вектор входных сигналов
C     Y - Вектор выходных переменных (возвращаемые значениЯ)
C
       REAL*8 T
       REAL*8 X(*), U(*), Y(*)
C
       REAL*8 L,R,J,Cm,Cw,Fi
C      Объявление переменных - параметров двигателя постоЯнного тока
C      L,R,J,Cm,Cw,Fi
       L=U(3)
       R=U(4)
       J=U(5)
       Cm=U(6)
       Cw=U(7)
       Fi=U(8)
C
C    Расчет выходных переменных:
        Y(1) = Cm*Fi*X(1)
        Y(2) = X(2)
       RETURN
       END
C
C
C=====================================================
C Функция: INITCOND. Задает начальные значения переменных состояния.
C=====================================================
C
       SUBROUTINE INITCOND(X0)
C ..   Параметры ..
C     X0 - Вектор начальных значений переменных состояния системы
C          (возвращаемые значениЯ)
       REAL*8 X0(*)
       X0(1)=0
       X0(2)=0
C       В данном случае начальные условиЯ нулевые
       RETURN
       END
C=====================================================================
C Функция: DERIVS. Рассчитывает значения производных вектора состояния
C системы X.
C=====================================================================
C
       SUBROUTINE DERIVS(T,X,U,DX)
       REAL*8 T, X(*), U(*), DX(*)
C
       REAL*8 L,R,J,Cm,Cw,Fi
C      Объявление переменных - параметров двигателя постоЯнного тока
       L=U(3)
       R=U(4)
       J=U(5)
       Cm=U(6)
       Cw=U(7)
       Fi=U(8)
C
        DX(1) = (-R/L)*X(1)-(Cw*Fi/L)*X(2)+(1/L)*U(1)
        DX(2) = (Cm*Fi/J)*X(1)-(1/J)*U(2)
C
       RETURN
       END
C
C================================================================
C Функция: TSAMPL. Задает вектор модельного времени и смещениЯ
C================================================================
C
       SUBROUTINE TSAMPL(T, X, U, TS, OFFSET)
       REAL*8 T,TS,OFFSET,X(*),U(*)
       TS=0.
C                 Шаг модельного времени.
       OFFSET=0.
C                 Смещение.
       RETURN
       END
C
C=====================================================
C Шаблоны не используемых в данном примере функций.
C=====================================================
C
C
C====================================================================
C Функция: DSTATES. Рассчитывает новые значения дискретных переменных
C   состояния.
C====================================================================
C ..   Параметры ..
       SUBROUTINE DSTATES(T, X, U, XNEW)
C      XNEW - Вектор новых значений дискретных переменных состоЯниЯ системы
       REAL*8 T, X(*), U(*), XNEW(*)
C --- Ничего не выполняется
       RETURN
       END


C===================================================================
C Функция: DOUTPUT. Рассчитывает новые значения дискретных выходных
  переменных
C===================================================================
C
       SUBROUTINE DOUTPUT(T, X, U, Y)
       REAL*8 T, X(*), U(*), Y(*)
C --- Ничего не выполняется
       RETURN
       END
C

Сборку S-функции следует произвести командой:

mex DPT_Sfunc_1_For.f simulink.f .

Файл simulink.f предварительно необходимо скопировать из папки ...MATLAB6p5\simulink\src в рабочую папку.

Естественно, что компилятор языка Fortran должен быть дополнительно установлен на компьютере. Matlab 6.5 поддерживает следующие компиляторы:

• Compaq Visual Fortran version 6.1
• Compaq Visual Fortran version 6.6
• Digital Visual Fortran version 6.0
• Digital Visual Fortran version 5.0

Перед сборкой S-функции следует выбрать компилятор командой:

mex -setup.

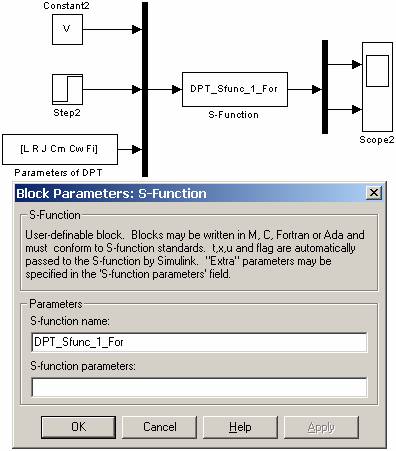

Пример модели с разработанной S-функцией показан на рис. 16.20. На рисунке видно, что параметры модели передаются не через окно диалога блока S-function, а через входной порт.

Рис. 16.20 Модель ДПТ на основе Fortran S-функции.

[Скачать пример]
