2. Запуск Simulink

Для запуска программы необходимо предварительно запустить пакет MATLAB. Основное окно пакета MATLAB показано на Рис. 2.1. Там же показана подсказка появляющаяся в окне при наведении указателя мыши на ярлык Simulink в панели инструментов.

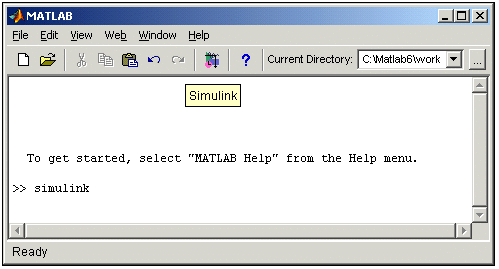

Рис 2.1. Основное окно программы MATLAB

После открытия основного окна программы MATLAB нужно запустить программу Simulink. Это можно сделать одним из трех способов:

• Нажать кнопку (Simulink)на панели инструментов командного окна MATLAB.
• В командной строке главного окна MATLAB напечатать Simulink и нажать клавишу Enter на клавиатуре.
• Выполнить команду Open… в меню File и открыть файл модели (mdl - файл).

Последний вариант удобно использовать для запуска уже готовой и отлаженной модели, когда требуется лишь провести расчеты и не нужно добавлять новые блоки в модель. Использование первого и второго способов приводит к открытию окна обозревателя разделов библиотеки Simulink (рис. 2.2).

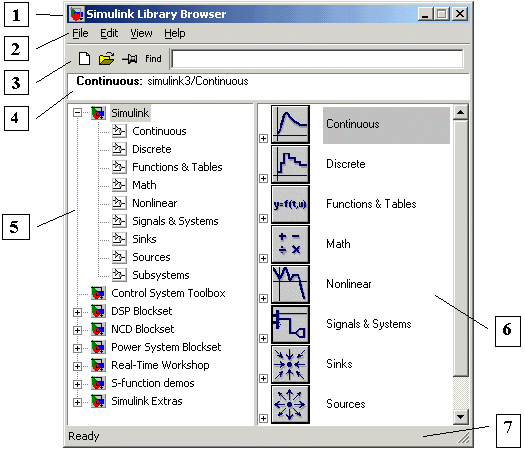

Рис 2.2. Окно обозревателя разделов библиотеки Simulink
